Шкаф 19" 18U, 610х675 мм (Ш*Г), усиленный, черный

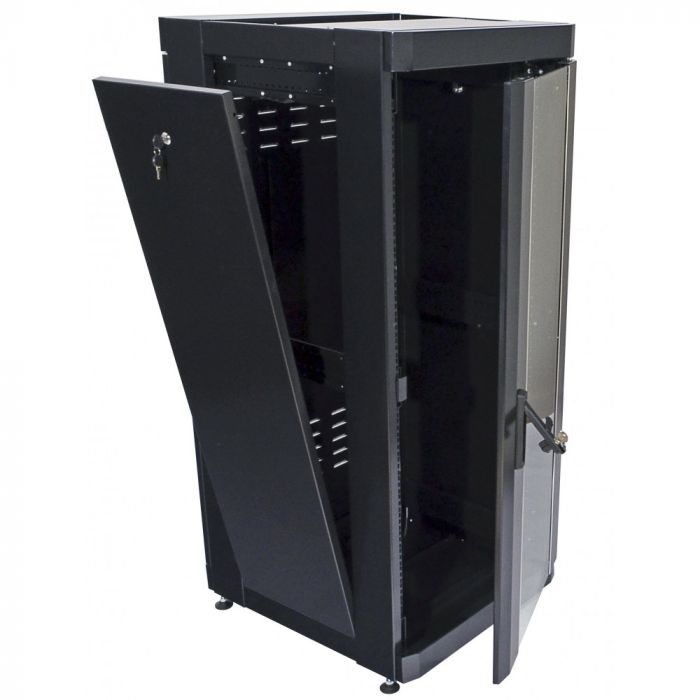

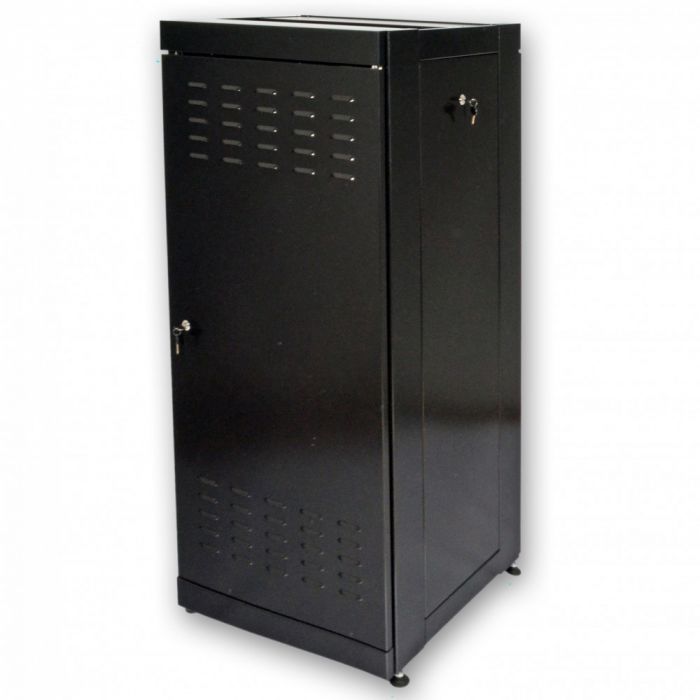

Серверный шкаф 19” 18U серии MGSE с передними дверями из закаленного стекла и задней глухой дверцей предназначен для организации коммутационного узла в офисных и серверных помещениях. Благодаря двум парам 19" направляющих с передней и задней стороны и допустимой нагрузке в 500 кг, в шкафах есть возможность размещения оборудования на четыре точки крепления, такие как серверы, блоки бесперебойного питания повышенной емкости и полки глубиной более 450 мм. Двусторонняя конструкция позволяет как устанавливать оборудование с двух сторон, что удваивает высоту в юнитах, так и масштабировать сеть в будущем, например, к настенному шкафу на 18U можно установить только 18 патч-панелей, к подвесному шкафу 18U уже можно установить 36 панелей.

Глубина коммутационного шкафа выбирается исходя из глубины серверного оборудования, которое нужно в нем разместить. Доступно три варианта: 675 мм, 865 мм и 1055 мм. Глубина должна быть не меньше глубины сервера + 140 мм (на 70 мм выступает шнур питания, 70 мм следует оставить перед передним стеклом).

Несмотря на то что 19” направляющие можно закрепить плотно к передним или задним дверям, следует оставлять место для соединительных шнуров и кабельных организаторов.

Из-за того, что коммутационный шкаф имеет большой вес и не всегда есть возможность внести собранную конструкцию через узкие коридоры или узкие дверные проемы в серверную, он поставляется в разобранном виде в 3-4 коробках, каждая из которых поднимается 1 человеком. Шкаф состоит из максимально симметричных деталей, что упрощает процесс монтажа. Собирая его, монтажник не размышляет о том, верх это или низ, правая деталь или левая. Исключение - это промаркированные 19” направляющие и крепления передних и задних дверей. Благодаря массовому применению заклепочных гаек и нарезанной резьбы, шкаф можно собрать 1 человек (нет соединений, где требуется третья рука). Точность позиционирования элементов крепления позволяет затягивать каждый винт сразу до конца, что избавляет от необходимости что-то выравнивать или регулировать и делать конечное затягивание.

Охлаждение серверного шкафа можно реализовать, установив вентиляционный блок из 3-х вентиляторов SUNNON (заказывается отдельно), который монтируется вместо заглушки. Каждую заглушку можно заменить вентиляторным блоком. Вентиляторные блоки можно соединить между собой шнуром С13-С14 (компьютер-монитор). Каждый вентиляторный блок можно подключить к своему термостату и организовать каскадное включение вентиляторных блоков в зависимости от температуры. Питание вентиляторного блока подключается шнуром CEE7-C13 (обычный шнур питания компьютера).

В комплекте шкафа MGSE на 1 заглушку меньше. Потому что в шкаф вводят электрические и коммутационные кабели через незаглушенное отверстие или заказывают кабельный ввод с щетками, который монтируется вместо заглушки.

Конструкция имеет 8 приваренных гаек для монтажа ножек, расположенных в углах вертикального элемента каркаса, что позволяет установить коммутационный шкаф до серверного и отрегулировать горизонтальное положение. 8 креплений необходимо для того, чтобы можно было поставить шкафы плотно (в одну ножку ставятся по краям, в другую - ближе к середине). 4 ножки входят в комплект. Для монтажа колес необходимо самостоятельно сделать отверстия в элементе каркаса.

Коммутационный шкаф поставляется в разобранном виде в 3-4 коробках. Благодаря массовому применению заклепочных гаек, его можно собрать 1 человеку за 30-40 минут. Вертикальные 19" направляющие имеют маркировку юнитов. В шкафах шириной 800 мм можно увеличить ширину с 19 дюймов до 21 дюйма. Расстояние между направляющими регулируется по глубине. Глубина серверного шкафа имеет большие размеры (до 1055 мм), чем у аналогичных производителей, что дает дополнительное пространство для размещения кабеля и вентиляции. Для принудительной вентиляции дополнительно применяются 3-х вентиляторные блоки, устанавливаемые в крыше или полу, возможна установка более одного блока, соединяющихся между собой шнуром питания С13-С14. Дополнительно для защиты шкафа от попадания пыли можно установить щеточный ввод. Ножки идут в комплекте, колеса заказываются отдельно. Шкаф покрыт порошковой краской (мелкозернистый матовый) подобранной так, чтобы он имел эстетический вид и долгий срок эксплуатации. Выполнен в двух цветах: черном и сером. Толщина металла: Вертикальный элемент каркаса: 2 мм Передние двери, направляющие, стенки: 1,5 мм Боковые двери, задние двери, заглушки: 1 мм.
